TA-02SW 超ショートHB⑨ 完成!?

"作るの9割、走るの1割"で日々RCライフを楽しんでいる、今日もラジコン日和のおーちゃんです。


f:id:itmk4913:20180122195859j:image

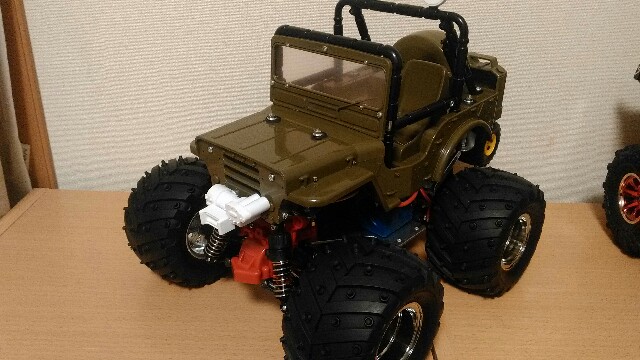

TA-02SW超ショートホイールベース、(いったん)完成しました!・・・と言うより、強制終了です。


f:id:itmk4913:20180122191056j:image

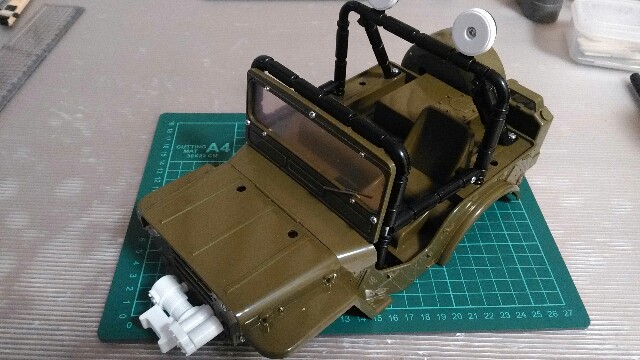

強制終了の理由の一つがコレ(↑)、ボディの未塗装です。塗装はいつも外でやるのですが、冬は寒いし、天気のいい日でも植木や電線の雪が風で舞うことがあるので、冬場は大事な塗装はしないことにしています。


f:id:itmk4913:20180122190840j:image

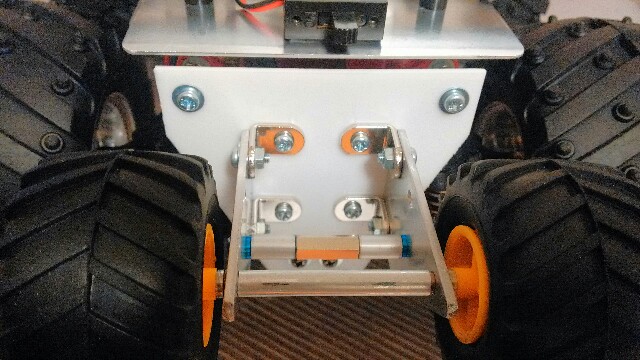

強制終了のもう一つの理由がコレ、ウイリーバー取り付け用のプレートが、お試しで作ったプラ板のままです。アルミ板の加工を外の物置でやりたいのですが、雪の重みと「シバレ」で物置の戸が開かなくなってしまいました。


f:id:itmk4913:20180122191216j:image

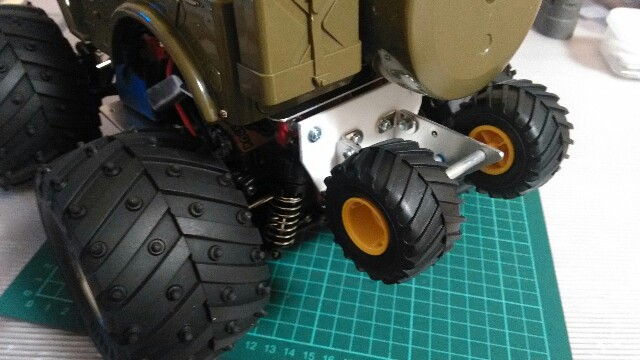

テスト走行の結果、ウイリーバーの取付プレートはプラ板のままでも、大丈夫そうなので、かなり不本意ではありますが、これでい(いったんの)完成にしたいと思います。

では、いろいろな角度からご覧ください。



f:id:itmk4913:20180122191411j:image

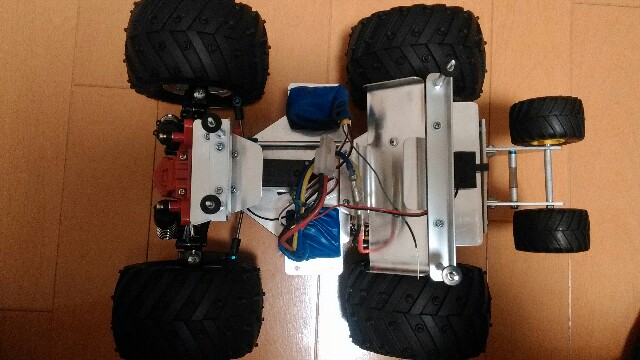

前・中・後の3分割構造が工作好きのハートをくすぐるTAシャーシ。今回は元々ショートホイールベース(236㎜)のTA-02SWをさらに詰めて超ショートホイールベース(174㎜)にしました。


f:id:itmk4913:20180122191534j:image

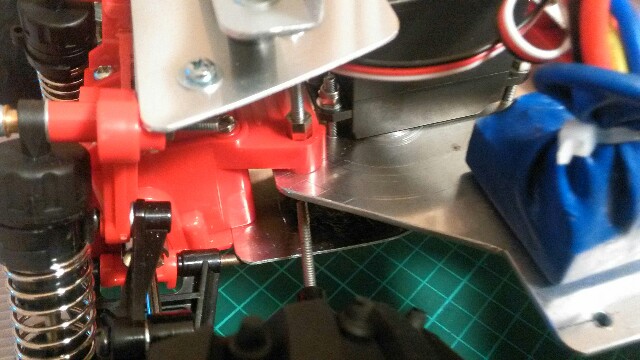

FRPシャーシならアッパーデッキにあたる場所に自作のメインシャーシを固定。シャーシの材料は2㎜厚のアルミ板です。


f:id:itmk4913:20180122191655j:image

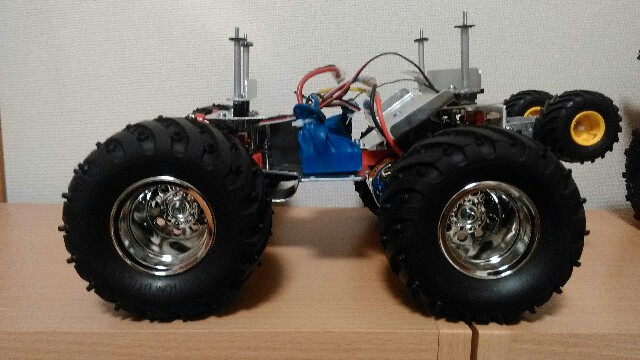

横から見るとこんな感じです。ショートホイールベース車でありながら、ランプブレークオーバーアングルも十分に確保しています。


f:id:itmk4913:20180122191803j:image

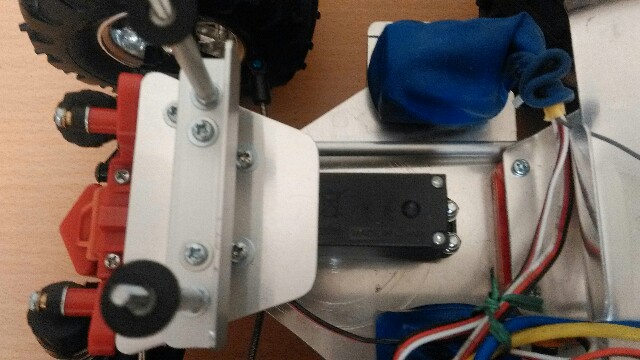

サーボはシャーシのセンターに逆さまにして搭載。サーボホーンは左右のアップライトとダイレクトに繋いでいます。


f:id:itmk4913:20180122192014j:image

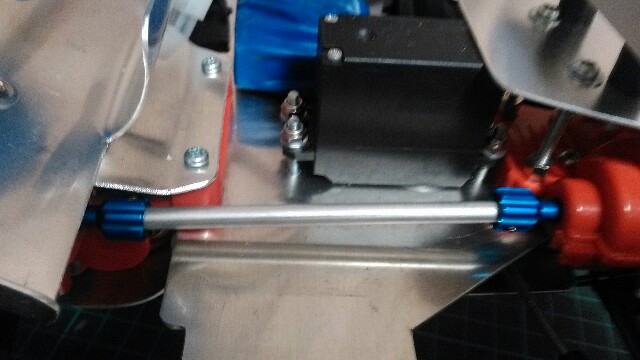

シャーシを詰めたので、プロペラシャフトも短いものを自作しました。やっぱりジープは四駆じゃなきゃね。子供の頃に夢見たワイルドウイリスの四駆化をン十年の時を経てワイルドウイリー2で実現しました。


f:id:itmk4913:20180122192302j:image

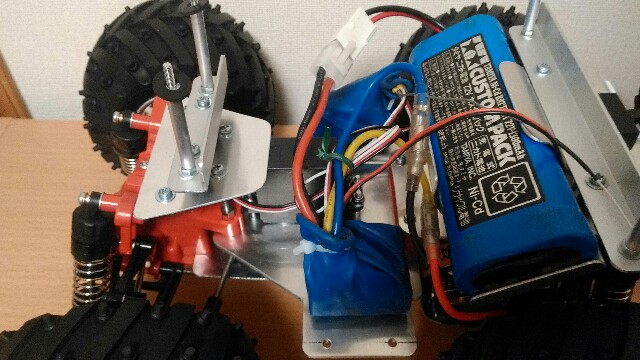

バッテリーの搭載は2パターン。リヤのギヤボックス上に載せれば、「コミカルウイリー仕様」です。一方・・・


f:id:itmk4913:20180122192648j:image

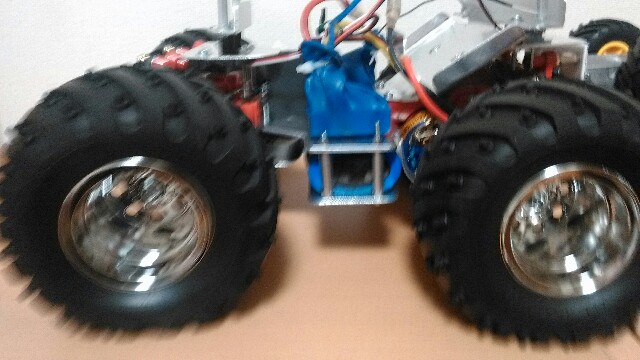

メインシャーシの裏にバッテリーを固定すれば、「かっとびレーサー仕様」です。トレッドホイールベースもそのままに、コケないワイルドウイリーを実現しました。


f:id:itmk4913:20180122192931j:image

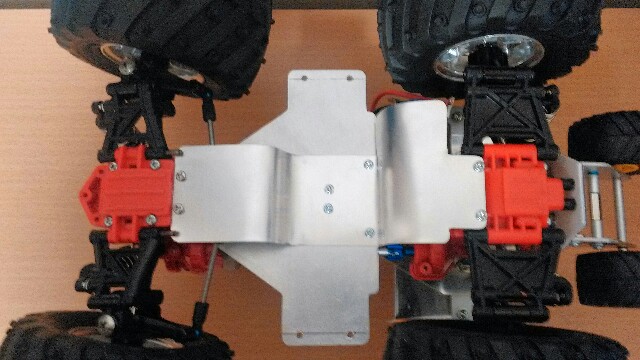

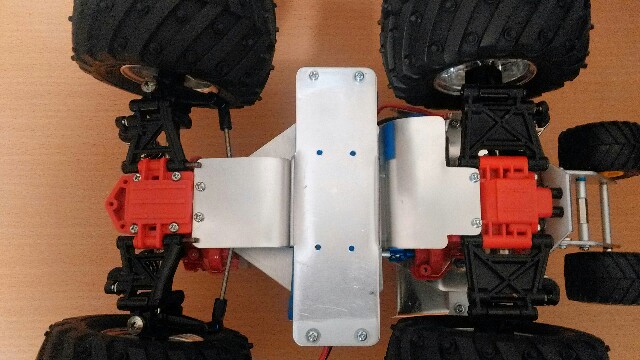

ウイリー仕様のシャーシ裏(↑)、レーサー仕様のシャーシ裏(↓)です。

f:id:itmk4913:20180122192730j:image

バッテリーホルダーとアンダーガードは1㎜厚のアルミ板です。


f:id:itmk4913:20180122194753j:image

レーサー仕様とウイリー仕様の二刀流なので、ウイリーバーも作りました(正確にはGF-01用に作ったものを移植です。)。長いこと使い道のなかったワイルドミニ四駆のタイヤがここで活躍しました。



f:id:itmk4913:20180122195008j:image

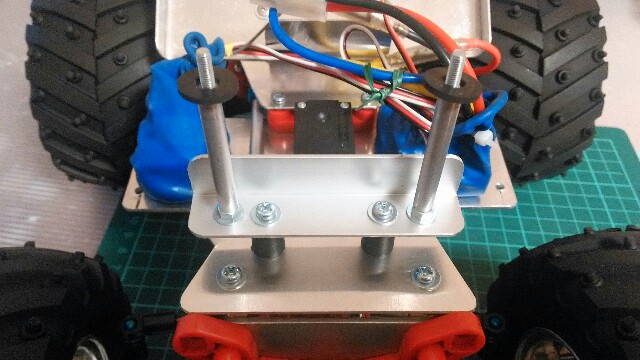

ボディマウントは3㎜ネジとアルミパイプです。


f:id:itmk4913:20180122195439j:image

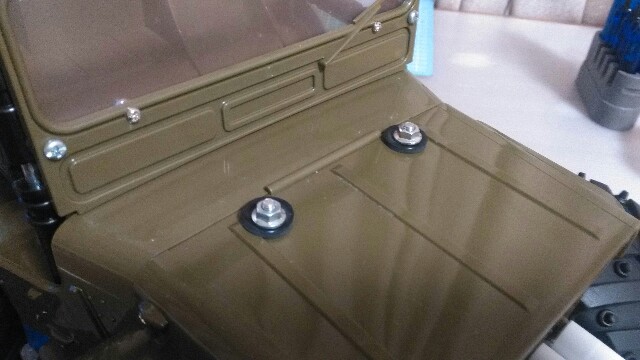

ボディの着脱は、3㎜ナットなので少々面倒ですが、おーちゃん"作るの9割、走るの1割"だから問題ナシです。


f:id:itmk4913:20180122200059j:image

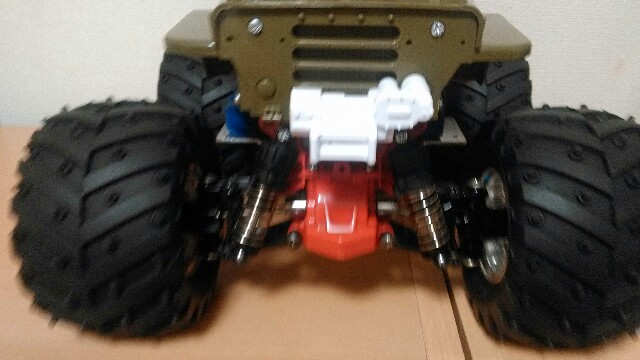

ホントはフロントにスキッドバンパー的なものを作りたかったのですが、こちらも物置の戸が開くようになるまで作業ができません。


f:id:itmk4913:20180122200326j:image

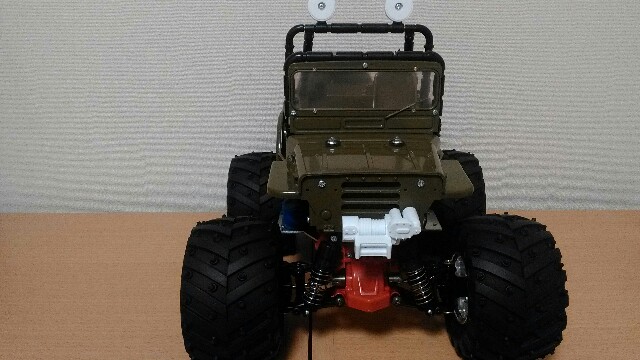

というわけで一部未完成ですが、いったん完成です。いやぁ、今回も満足ですわ♪ワイルドウイリーらしいコミカルなウイリー走行ができ、トレッドホイールベースを変えずに「コケないワイルドウイリー」を実現し、なおかつ四駆化にも成功しました!


f:id:itmk4913:20180122200516j:image

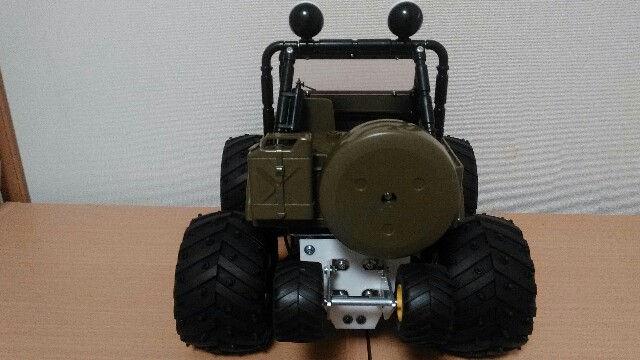

未完成部分が心残りですが、こればっかりはどうしようもありません。続きは春になってからのお楽しみということにします。



さて、次は何作ろう?
