汎用性の高い連続回転サーボを作る(サーボの基盤で任意のモーターを制御する)

どーも。"作るの9割、走るの1割"で日々RCライフを楽しんでいる、今日もラジコン日和のおーちゃんです。

今日はちょっと変わったものを作ります。先日、あるブログを拝見して、連続回転サーボの作り方を学んだので、ちょっと応用してみたいと思います。
f:id:itmk4913:20180811010135j:image

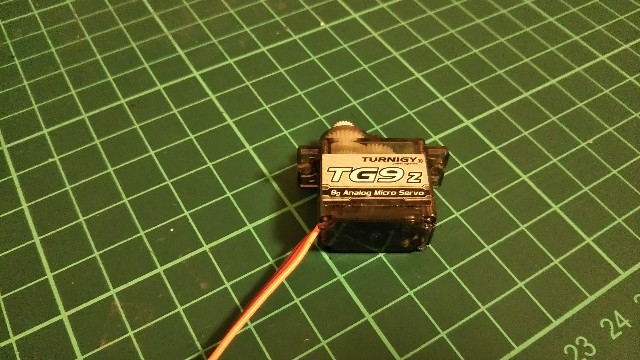

材料はコレ(↑)、turnigyのマイクロサーボ。これを・・・


f:id:itmk4913:20180811010214j:image

いったんバラバラにします。この状態で電源を入れるとモーターが回り続けます。


f:id:itmk4913:20180811010305j:image

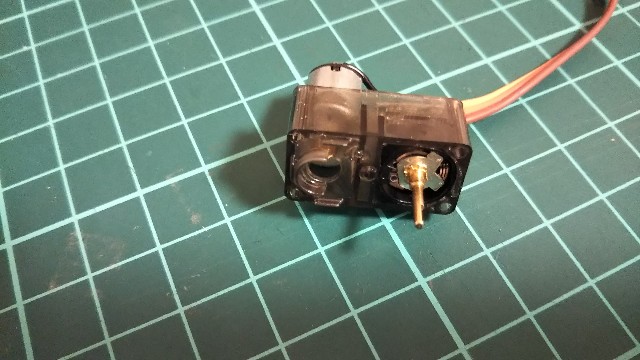

そこで、「ポテンショメーター」というものを調整して、モーターが止まる位置を探し出します。ポテンショメーターは、写真の軸のあたりのパーツです。


f:id:itmk4913:20180811010355j:image

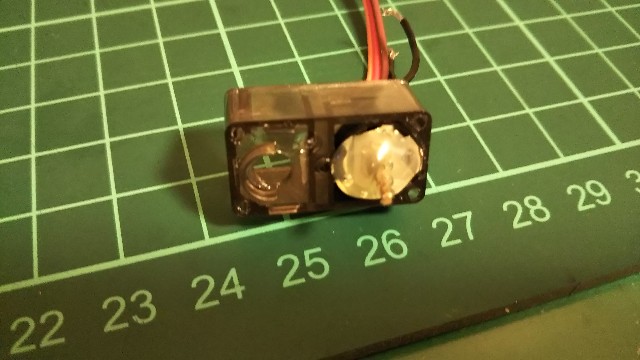

軸を回してモーターが止まる位置を見つけ、グルーガンで固定しました。ここで、サーボのギヤについているストッパーを切り取ってから組み立て直せば、連続回転サーボになりますが、今回はこの状態でモーターを取っちゃいます。


f:id:itmk4913:20180811091717j:image

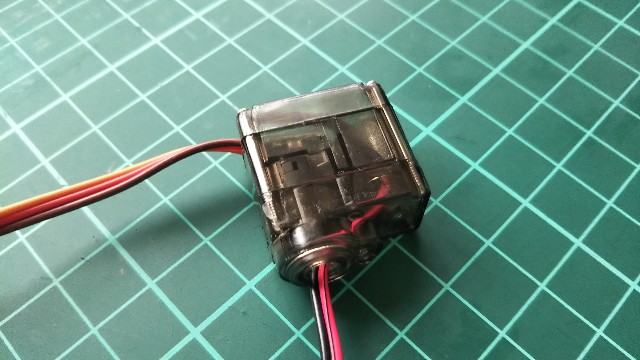

基盤だけの状態でも良いのですが、ホコリの付着とかが心配なので、マイクロサーボの筐体を防塵カバーとして使うことにしました。

f:id:itmk4913:20180811010419j:image

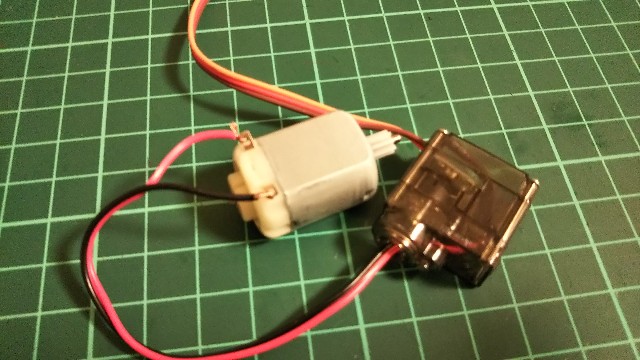

で、元々のモーターの代わりに自分の使いたいモーターを繋ぎます。これでサーボの基盤を使って任意のモーターを制御できるようになりました。


f:id:itmk4913:20180811030311j:image

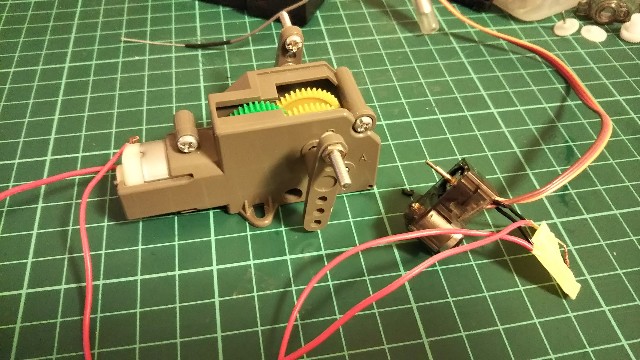

こんな感じ(↑)でギヤボックスに繋げば、オリジナルの連続回転サーボになります。これでまた工作の幅が広がりました♪


f:id:itmk4913:20180811094308j:image

マシンにギミックを仕込む際も、こんな(↑)スイッチや別電源なしでスマートに接続できるので、いろいろとアイデアが浮かびます。


f:id:itmk4913:20180811093537j:image

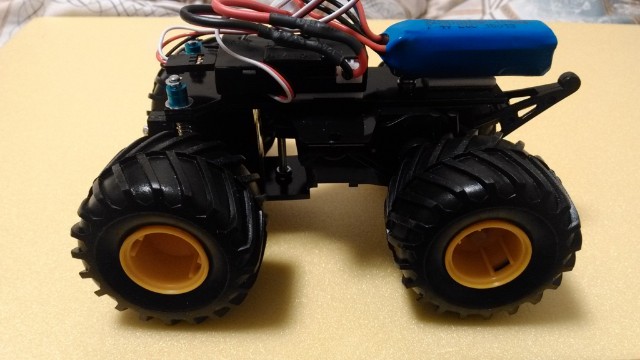

また、ESCなしでモーターのスピードをコントロールできるので、小さな工作が可能になることから、プラモデルのラジコン化なんかも、まやりたくなってきました。
